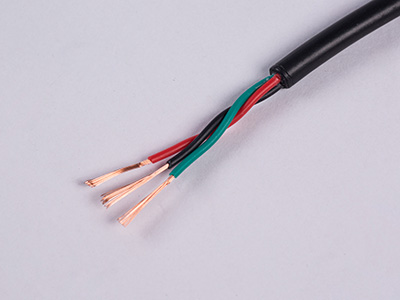

2464
技術指標
產品型號：UL2464
生產標準：ULSUBIECT758, UL1581, CSA22.2
額定電壓：300V
額定溫度：80℃
電線結構
導體：?jiǎn)胃蚨喙山g合32AWG~16AWG鍍錫或裸銅絲
護套：PVC（聚氯乙烯塑料）
絕緣：PVC（聚氯乙烯塑料）
應用范圍
用于一般電子設備的內部連線。
| UL2464屏蔽線 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 導體 | 絕緣 |
護套 |
Drain |
護套 |
最大導體直流電阻（20℃） |
|||||
|
線規 |
構造 |
外徑 |
芯數 |
厚度 （mm） |
外徑 |
構造 |
Construction |
Jacket Thickness |
外徑 |
|
| 30 | 7/0.10 | 0.3 | 2 | 0.25 | 0.8 | Al-mylar | 7/0.10 | 0.76 | 3.8 | 381 |
| 3 | 0.25 | 0.8 | Al-mylar | 0.76 | 3.9 | |||||
| 4 | 0.25 | 0.8 | Al-mylar | 0.76 | 4.2 | |||||
| 28 | 7/0.127 | 0.38 | 2 | 0.26 | 0.9 | Al-mylar | 7/0.127 | 0.76 | 4 | 239 |
| 3 | 0.26 | 0.9 | Al-mylar | 0.76 | 4.5 | |||||
| 4 | 0.26 | 0.9 | Al-mylar | 0.76 | 4.5 | |||||
| 26 | 7/0.16 | 0.48 | 2 | 0.26 | 1 | Al-mylar | 7/0.16 | 0.76 | 4.5 | 150 |
| 3 | 0.26 | 1 | Al-mylar | 0.76 | 5 | |||||
| 4 | 0.26 | 1 | Al-mylar | 0.76 | 5 | |||||
| 24 | 11/0.16 | 0.61 | 2 | 0.25 | 1.1 | Al-mylar | 7/0.20 | 0.76 | 4.5 | 94.2 |
| 3 | 0.25 | 1.1 | Al-mylar | 0.76 | 5 | |||||
| 4 | 0.25 | 1.1 | Al-mylar | 0.76 | 5 | |||||
| 22 | 17/0.16 | 0.76 | 2 | 0.27 | 1.3 | Al-mylar | 17/0.16 | 0.76 | 4.8 | 59.4 |
| 3 | 0.27 | 1.3 | Al-mylar | 0.76 | 5 | |||||
| 4 | 0.27 | 1.3 | Al-mylar | 0.76 | 5.4 | |||||
| 20 | 21/0.178 | 0.94 | 2 | 0.28 | 1.5 | Al-mylar | 21/0.178 | 0.76 | 4.8 | 36.7 |
| 3 | 0.28 | 1.5 | Al-mylar | 0.76 | 5.1 | |||||
| 4 | 0.28 | 1.5 | Al-mylar | 0.76 | 5.5 | |||||
| 18 | 16/0.254 | 1.2 | 2 | 0.3 | 1.8 | Al-mylar | 16/0.254 | 0.76 | 5.5 | 23.2 |
| 3 | 0.3 | 1.8 | Al-mylar | 0.76 | 5.7 | |||||
| 4 | 0.3 | 1.8 | Al-mylar | 0.76 | 6.2 | |||||
